cad制图想要绘制指北针只需绘制指北针轮廓并进行填充即可完成，具体操作在windows和mac系统的操作步骤相同，这里以windows系统为例，通过12个步骤操作完成，具体步骤如下：
工具/原料
- 联想YangTianM4000e-06
- Windows10
- cadR47.0.0
方法/步骤
- 1
绘制圆形
(相关资料图)在cad工具栏中使用圆工具，绘制一个圆形。
![cad制图指北针怎么画]()
- 2
绘制斜线
使用直线工具，在圆形内过圆的顶点绘制一条斜线。
![cad制图指北针怎么画]()
- 3
激活正交模式
在显示图标栏，将“正交模式”激活。
![cad制图指北针怎么画]()
- 4
点镜像图标
接着在工具栏，点击镜像工具图标。
![cad制图指北针怎么画]()
- 5
选择镜像对象
在编辑区中点击斜线，作为镜像的对象。
![cad制图指北针怎么画]()
- 6
镜像斜线
过斜线顶点，将斜线镜像。
![cad制图指北针怎么画]()
- 7

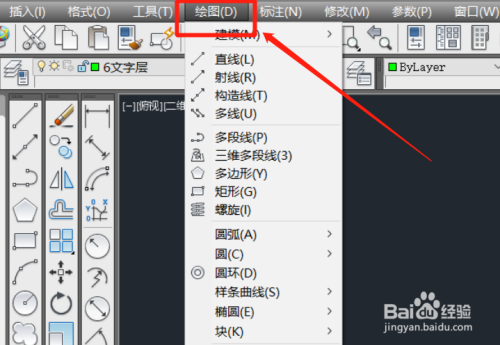

打开绘图列表
之后在菜单栏，点开“绘图”下拉列表。
![cad制图指北针怎么画]()
- 8
点图案填充
在绘图列表中，点击“图案填充”工具。
![cad制图指北针怎么画]()
- 9
添加拾取区域
点击“添加拾取点”，拾取两条斜线和圆组合的区域。
![cad制图指北针怎么画]()
- 10
填充完成
确定后，完成指北针图案填充。
![cad制图指北针怎么画]()
- 11

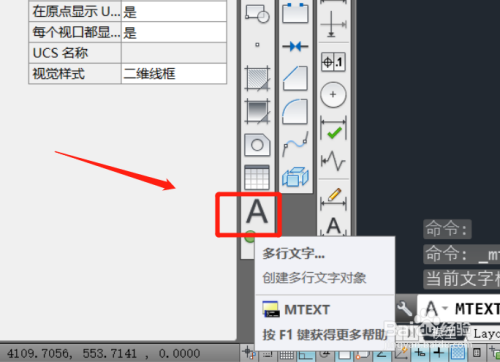

点击多行文字
最后在工具栏，使用“多行文字”工具。
![cad制图指北针怎么画]()
- 12
添加字母N
在指北针图形中，添加大写字母“N”，完成指北针的绘制。
![cad制图指北针怎么画]()
END
